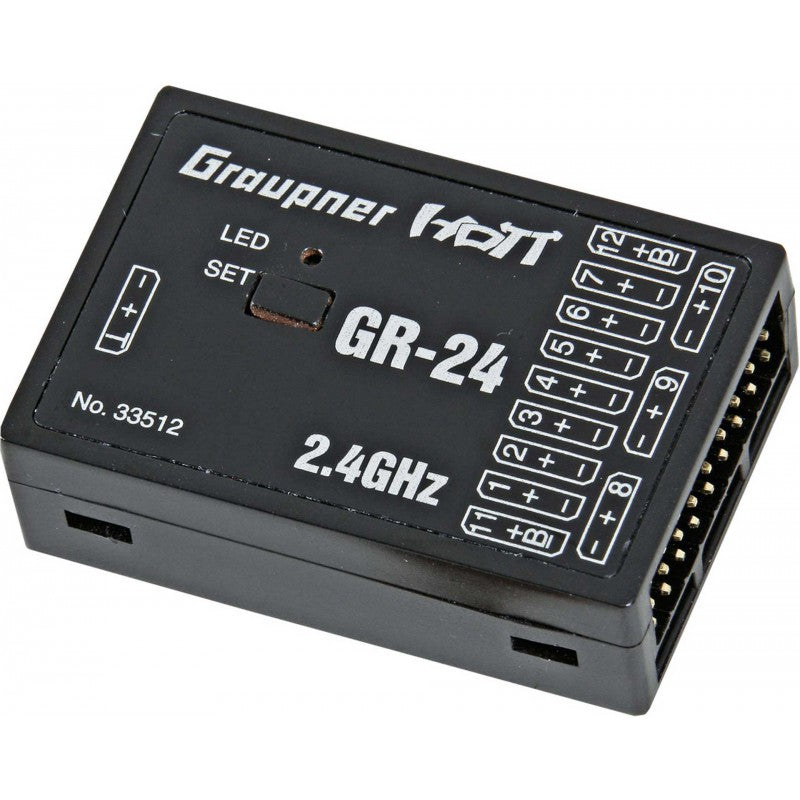

GR-24 HoTT - 2.4 GHz receiver

Kyosho GR-24 HoTT 12-kanals 2.4 GHz modtager

Graupner GR-24 er en 12-kanals 2.4 GHz modtager udviklet til HoTT-radioanlæg, og den er velegnet til alle typer applikationer – herunder store warbirds og storskala svævefly. Modtageren giver konstant, realtidsinformation om modtagerspænding, temperatur og signalstyrke, som sendes tilbage til senderen uden behov for ekstra sensorer.

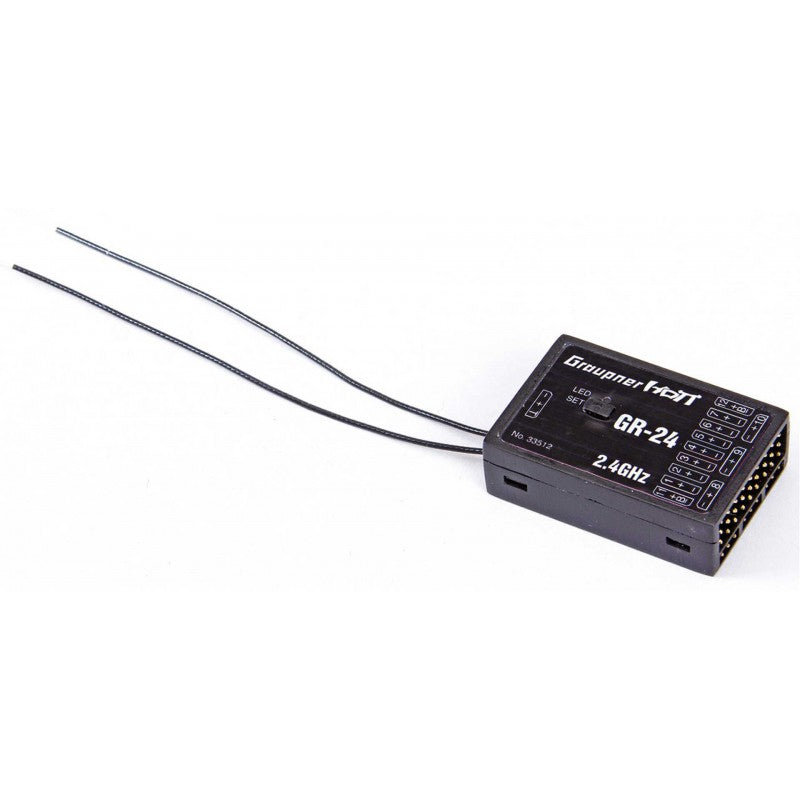

Systemet er udstyret med et dobbelt, full range 2.4 GHz diversity-antennesystem, der løbende skifter til det bedste antennesignal og benytter den sidst anvendte antenne til modtagelse af telemetri-nedlink. Dette sikrer, at returkanalens data altid sendes via den bedst placerede antenne, så telemetriinformationen er tilgængelig under hele flyvningen.

HoTT (Hopping Telemetry Transmission) bygger på frequency hopping spread spectrum-teknologi (FHSS) med op til 75 kanalskift, hvilket giver stor driftssikkerhed og immunitet over for ekstern interferens. Systemet tilbyder integreret telemetri i realtid og er fuldt programmerbart via Smartbox. GR-24 understøtter desuden digitalt output (SUMD, SUMDV3, SUMDIN, SUMO, SUMI, SBUS) til flight controllere som V-Stabi, Microbeast, Brain, Bavarian Demone, 3Digi og Naze m.fl.

Funktioner

• Op til 75 kanalskift for høj driftssikkerhed og immunitet over for ekstern interferens
• Bredt spændingsområde 3,6 V - 8,4 V (funktionel ned til 2,5 V) for sikker drift ved spændingsudsving
• Dobbelt strømtilslutning
• Trådløs setup- og adgangsteknologi
• LED-visning af driftsstatus
• Øget modtagerfølsomhed med vertikal rækkevidde op til 4000 meter
• Nem, fremadvendt servotilslutning
• Fail-safe, hold, OFF og standard programmerbart direkte fra sender eller modtager (kanal 1: fail-safe; alle øvrige: hold)
• Programmerbare advarselstærskler for lav spænding samt lav eller høj temperatur
• Trådløs flyvedata-logning i realtid
• Ultra-hurtig genbinding med HoTT-radio
• Digitalt output (SUMD, SUMDV3, SUMDIN, SUMO, SUMI, SBUS) på ind- eller udgangsstik
• Valgbare frame rates mellem 10ms og 20ms
• Kompakt og let

Systemegenskaber (HoTT)

• Simpel og ekstremt hurtig binding
• Rækkeviddetest og underspændingsadvarsel
• Ekstremt bredt driftsspændingsområde fra 3,6 V til 8,4 V (funktionel op til 2,5 V)
• Failsafe med fri kanalmapping
• Binding af et vilkårligt antal modtagere til kanaludvidelse (maks. 32 kanaler)
• Op til 4 servoer kan styres samtidigt i blokke med en servocyklustid på 10 ms (kun digitale servoer)
• Maksimal støjimmunitet takket være optimeret frekvenshop og bred kanalspredning
• Ekstremt hurtig genbinding, selv ved maksimal afstand
• Telemetrievaluering i realtid
• Fremtidssikret med opdateringsmulighed via USB-interface

Tekniske data

• Temperaturområde: -15 til +70 °C
• Antennelængde: 2 x 145 mm (antenne 30)
• Total vægt, ca.: 16 g
• Frekvens: 2400 - 2483,5 MHz
• Rækkevidde, ca.: 4000 m
• Mål: 46 x 31 x 14 mm
• Modulation: 2,4 GHz FHSS
• Strømforbrug: 70 mA
• Forsyningsspænding: (2,5) 3,6 - 8,4 V
