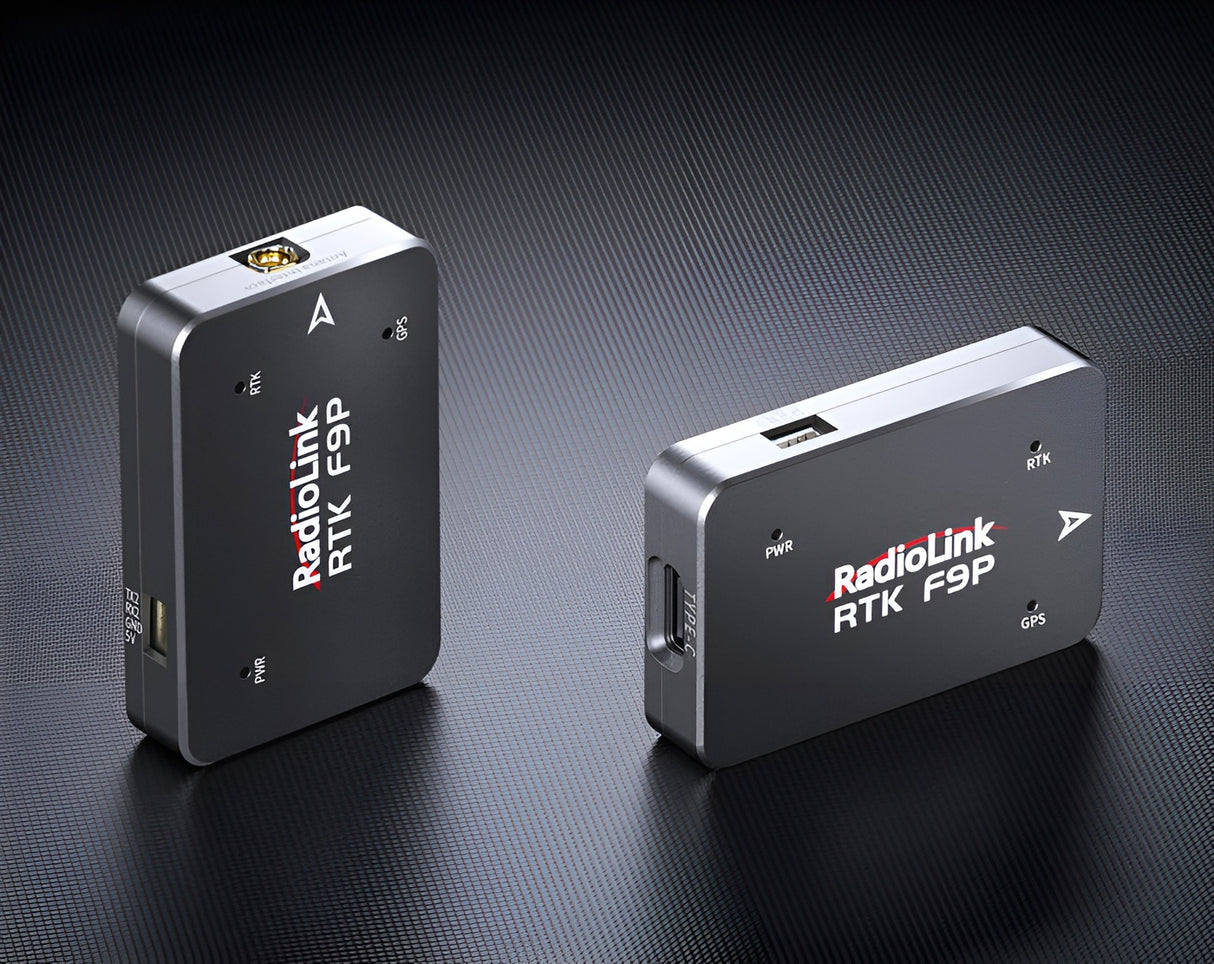

RTK-F9P Satellite Receiver

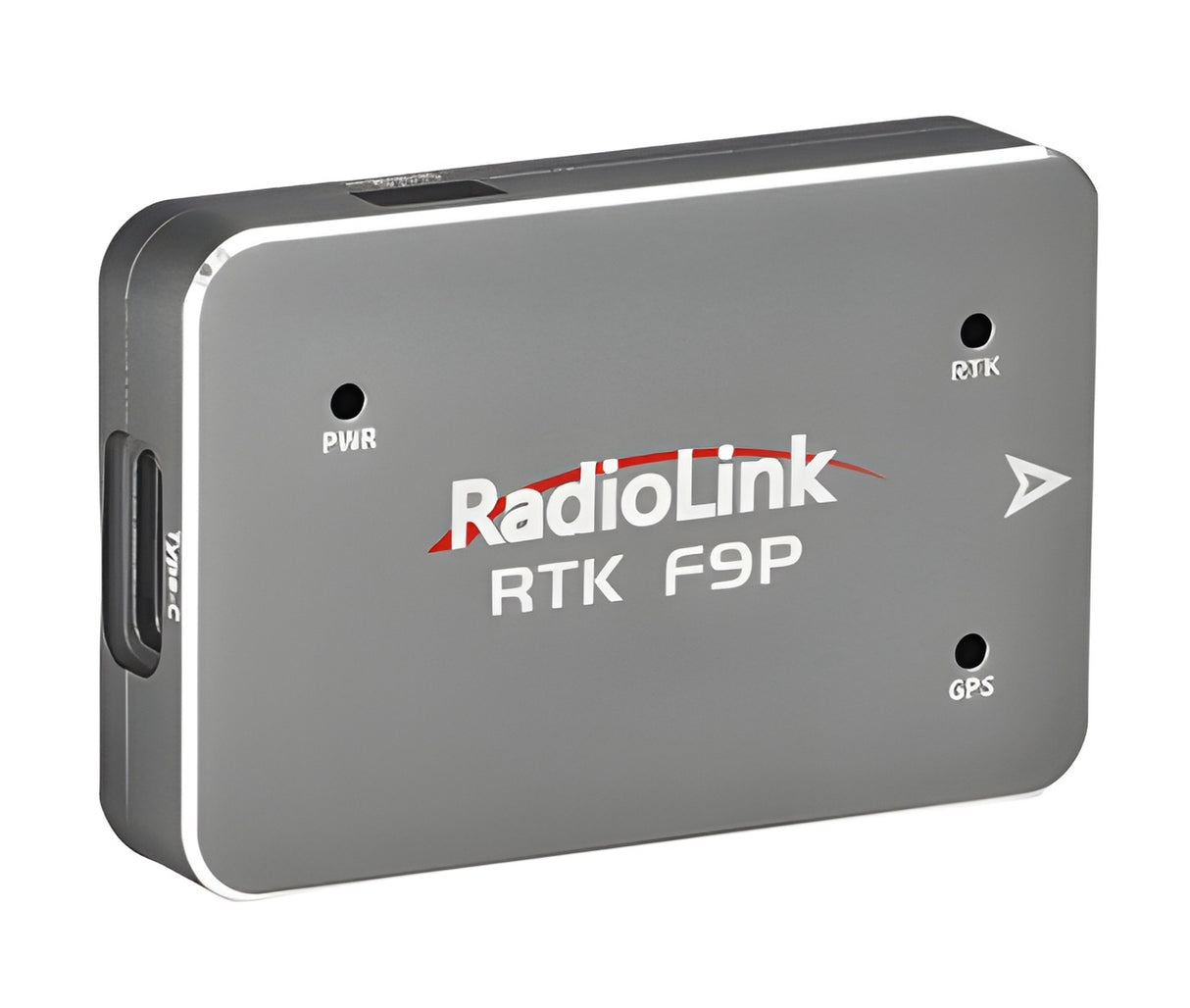

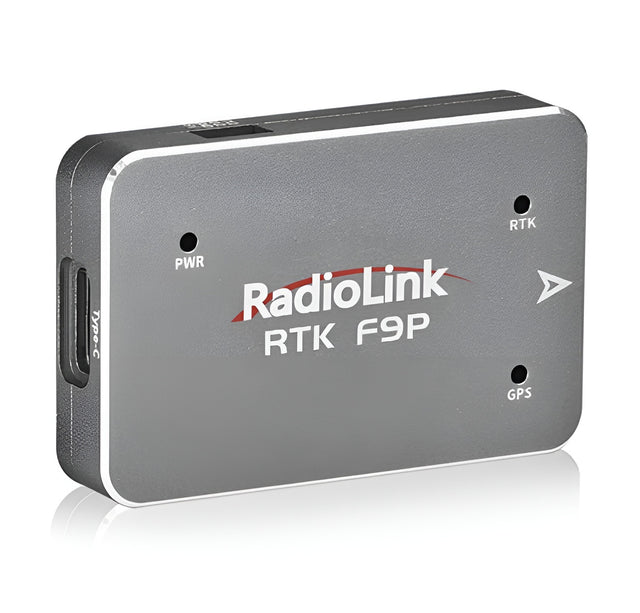

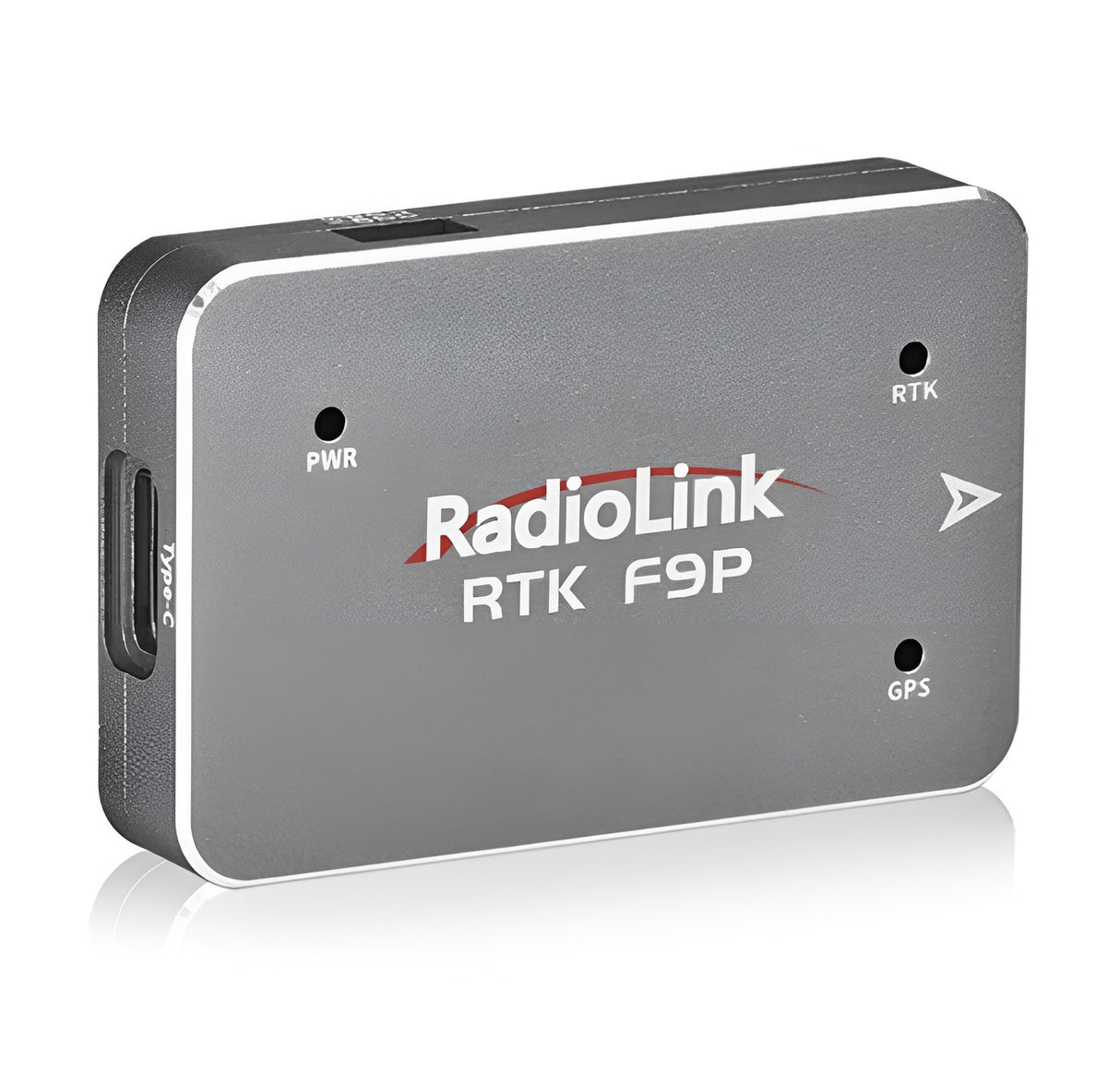

RadioLink RTK F9P RTK-mottagare

RadioLink RTK F9P är en RTK-mottagare för högprecisionspositionering i avancerade RC-, UAV- och autonoma projekt. Baserad på u-blox F9P-modul har den stöd för flera satellitsystem, RTK-positionering med upp till 20 Hz och konvergenstid under 10 sekunder, vilket passar drönare, RTK-rover, basstationer och autonoma system.

• RTK-mottagare med u-blox F9P-modul
• Stöd för flera GNSS-system – GPS, GLONASS, Galileo, BeiDou och QZSS
• RTK-positionering med upp till 20 Hz uppdateringsfrekvens
• Positionsnoggrannhet: RTK 0,01 m + 1 ppm CEP
• RTK-konvergenstid under 10 sekunder
• Förlustfri PCB-antennmatning
• Lågbrusig kretsdesign
• Inbyggt geomagnetiskt chip
• USB, två UART-portar och I2C-gränssnitt
• Skyddsdesign med TVS-, ESD- och datagränssnittsskydd

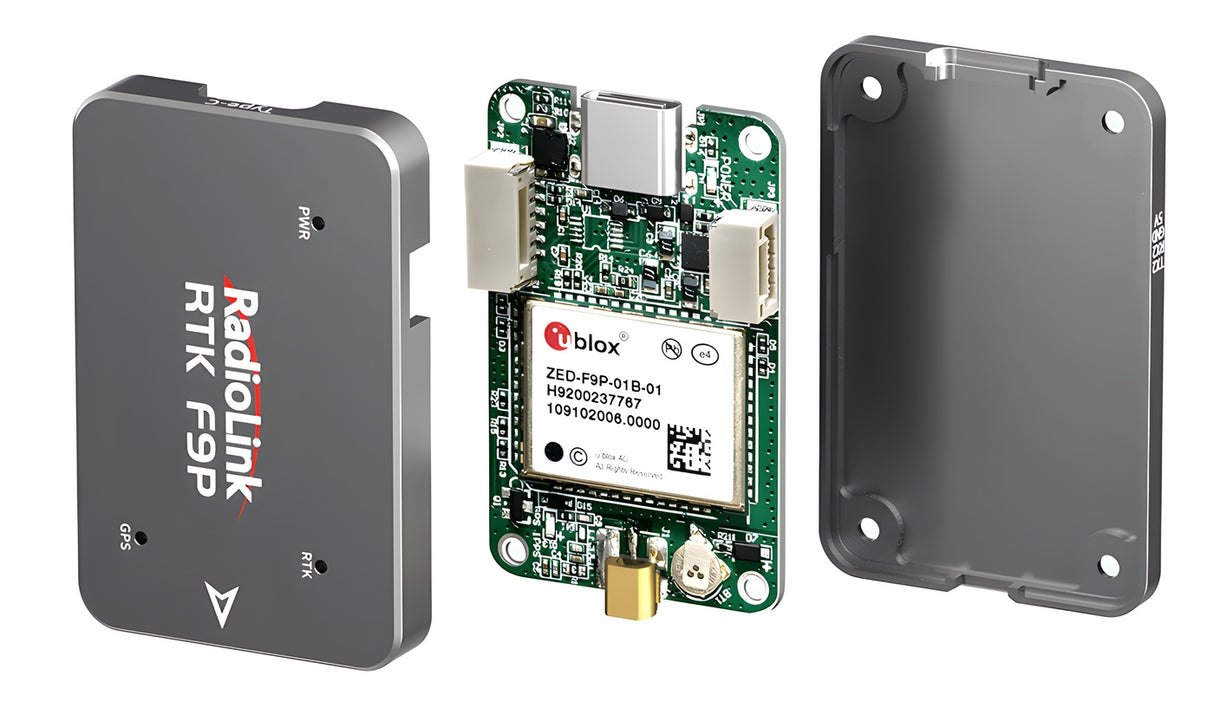

u-blox F9P-modul för RTK-positionering

u-blox F9P-modulen ger stabil och exakt RTK-positionering för autonoma system, drönare och avancerade mät- eller navigationsprojekt.

Förlustfri PCB-antennmatning

Spårimpedansen från SMA-antennen till RTK-modulens RF-ingång är beräknad och testad med nätverksanalysator för att minimera signalförlust.

Lågbrusig kretsdesign

En 3PEAK TPL-910A LDO med låg rippel ger en utspänningsrippel så låg som 4,5 µVrms, och kretskortets digital-analoga isolering håller förutsättningarna stabila för F9P-modulen.

Inbyggt geomagnetiskt chip

Ett inbyggt isenTEK IST8310 geomagnetiskt chip, vanligt i drönar- och flight controller-installationer, passar system som behöver både GNSS-positionering och magnetometerdata.

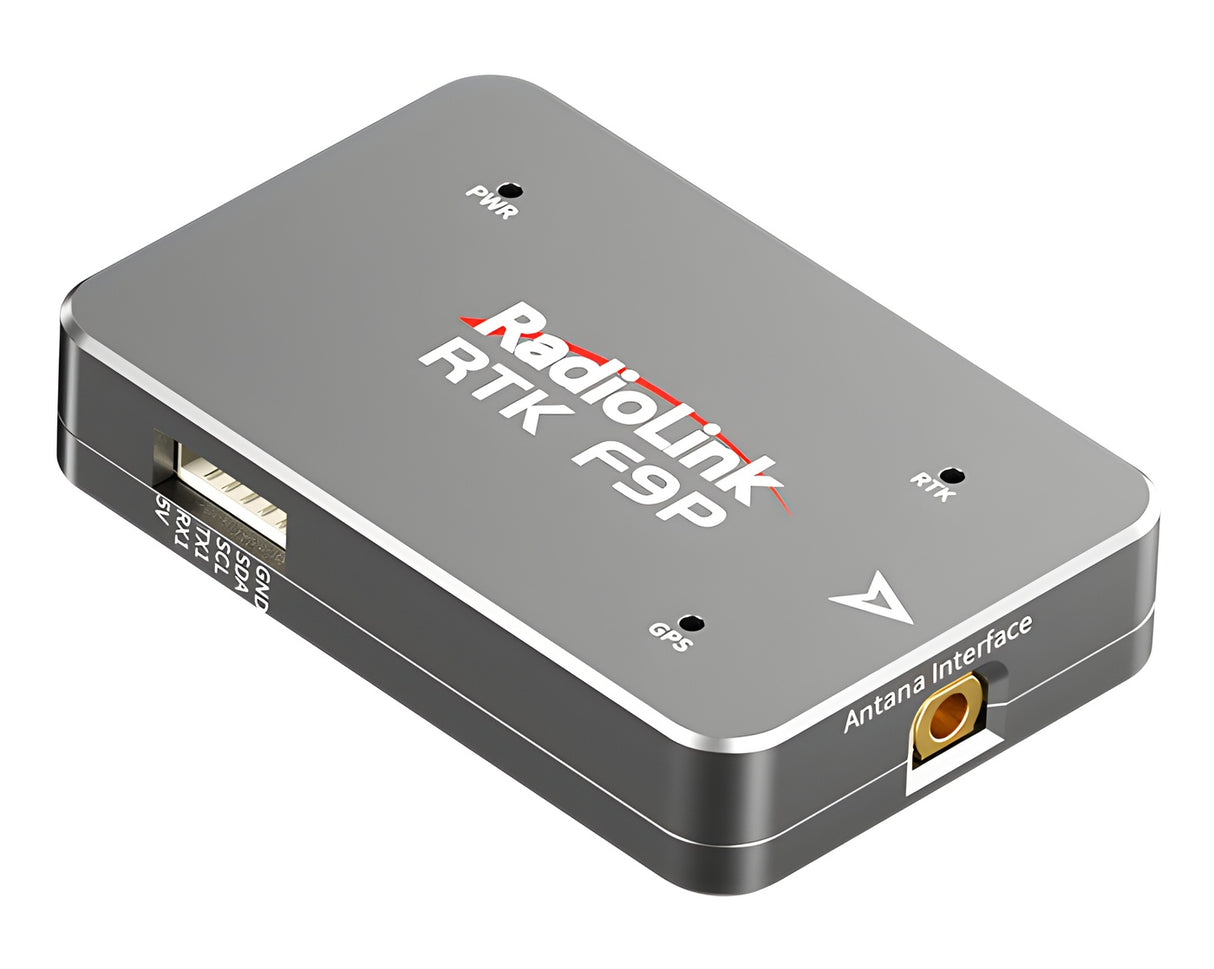

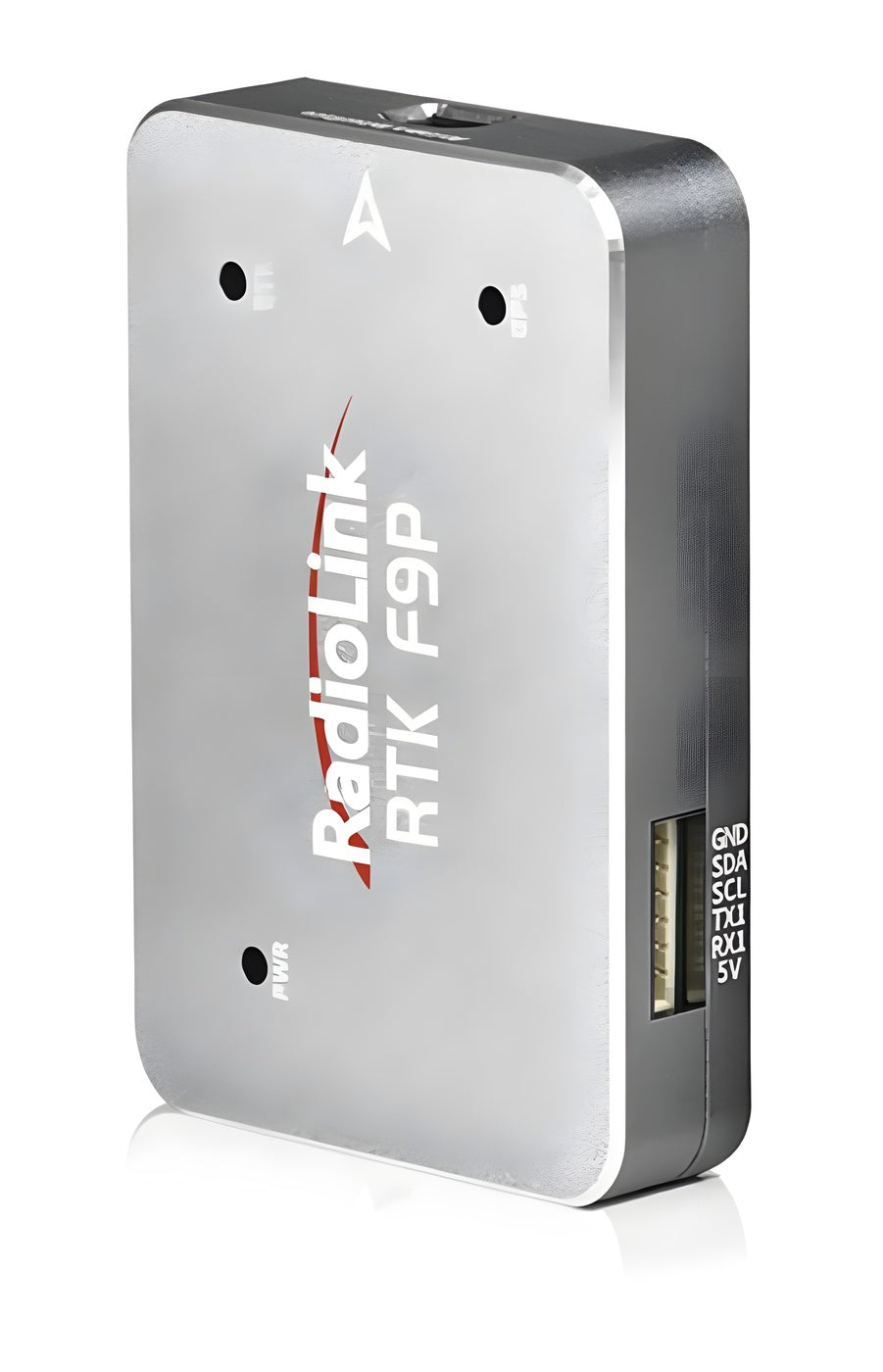

Kompletta gränssnitt

Mottagaren har en USB-port, två UART-portar och ett I2C-gränssnitt (delar port med UART1) för enkel integration i vanliga drönar- och RTK-system.

• 1 x USB-port
• 2 x UART-portar
• 1 x I2C-gränssnitt, samma port som UART1

Allsidig skyddsdesign

TVS- och ESD-skydd på antennänden och ESD-skydd på datagränssnittet ger bättre säkerhet och tillförlitlighet i RTK-mottagare, basstationer och roverinstallationer.

Växla till RTK-läge på under 10 sekunder

Med en uppdateringsfrekvens upp till 20 Hz och en RTK-konvergenstid under 10 sekunder nås RTK-läget snabbt och positioneringsfel minskas effektivt.

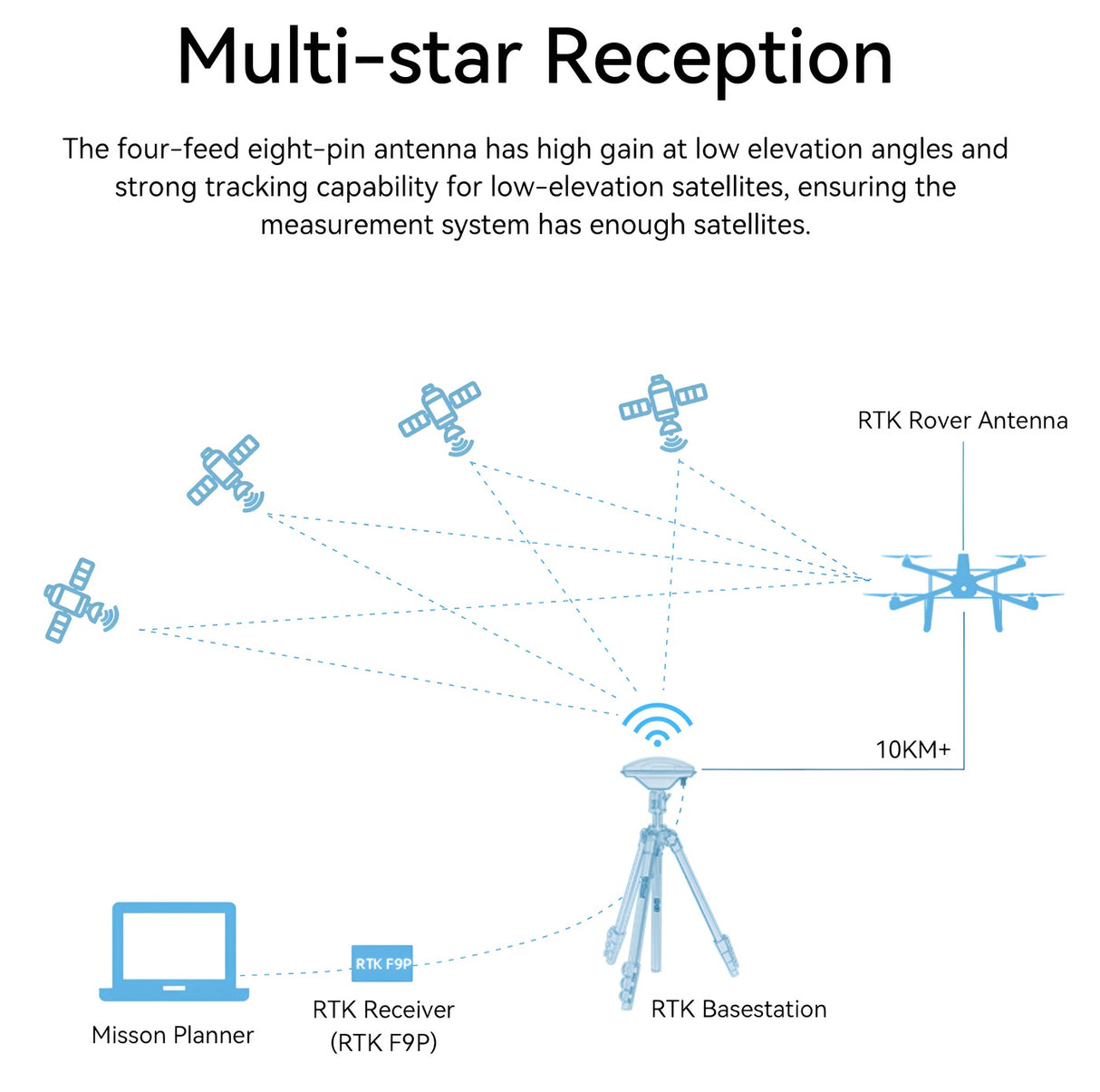

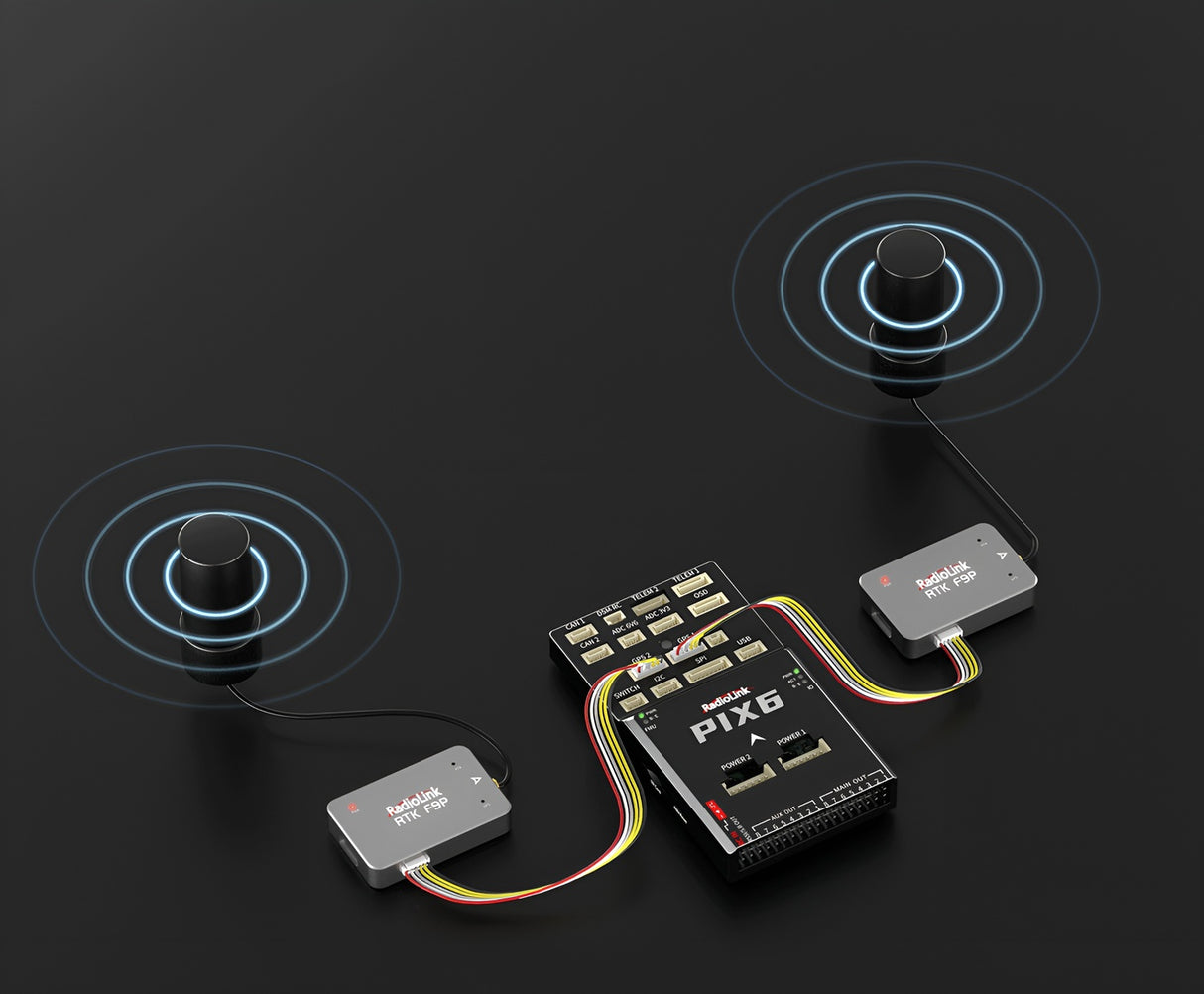

Kostnadseffektiv lösning för RTK-system

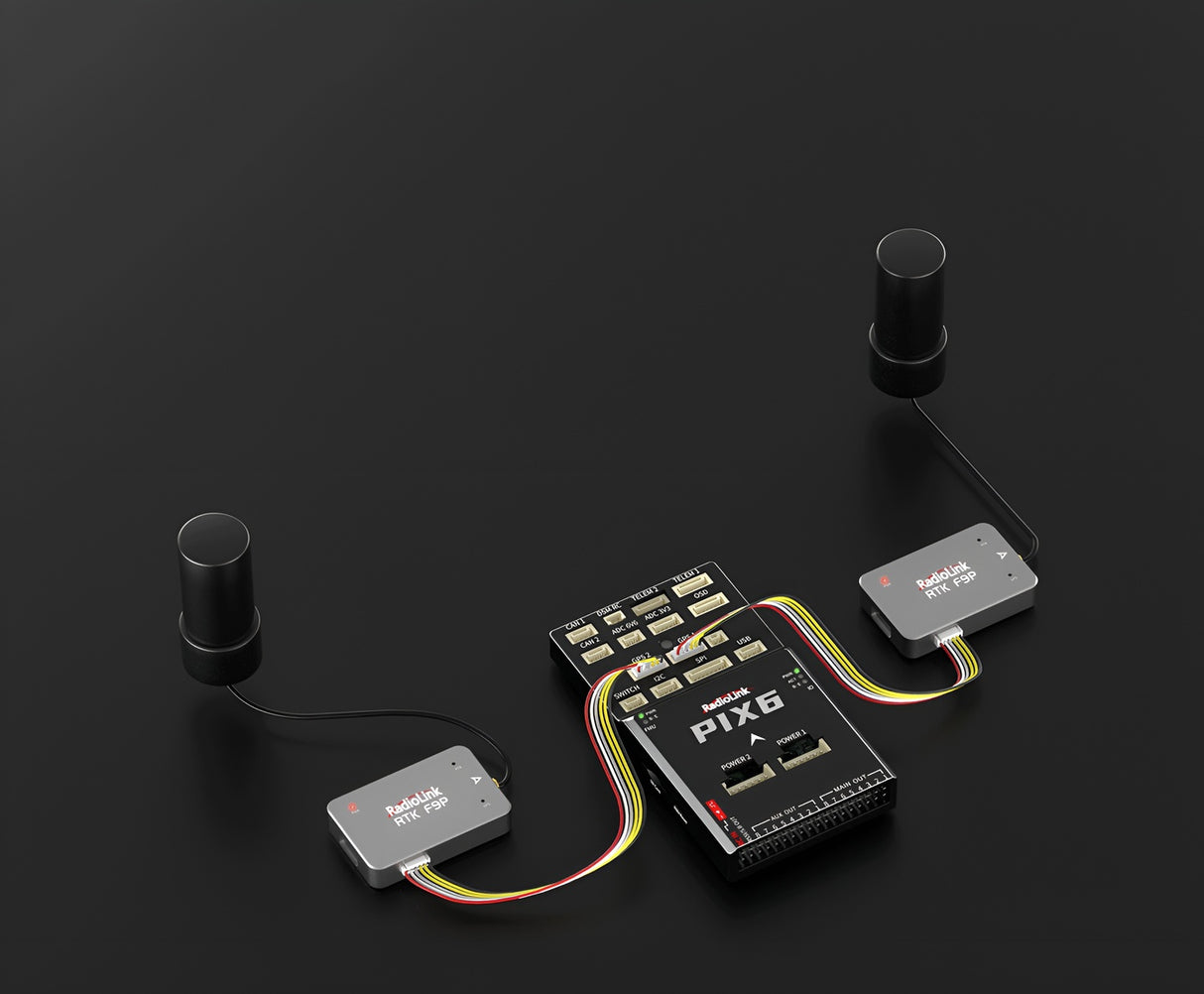

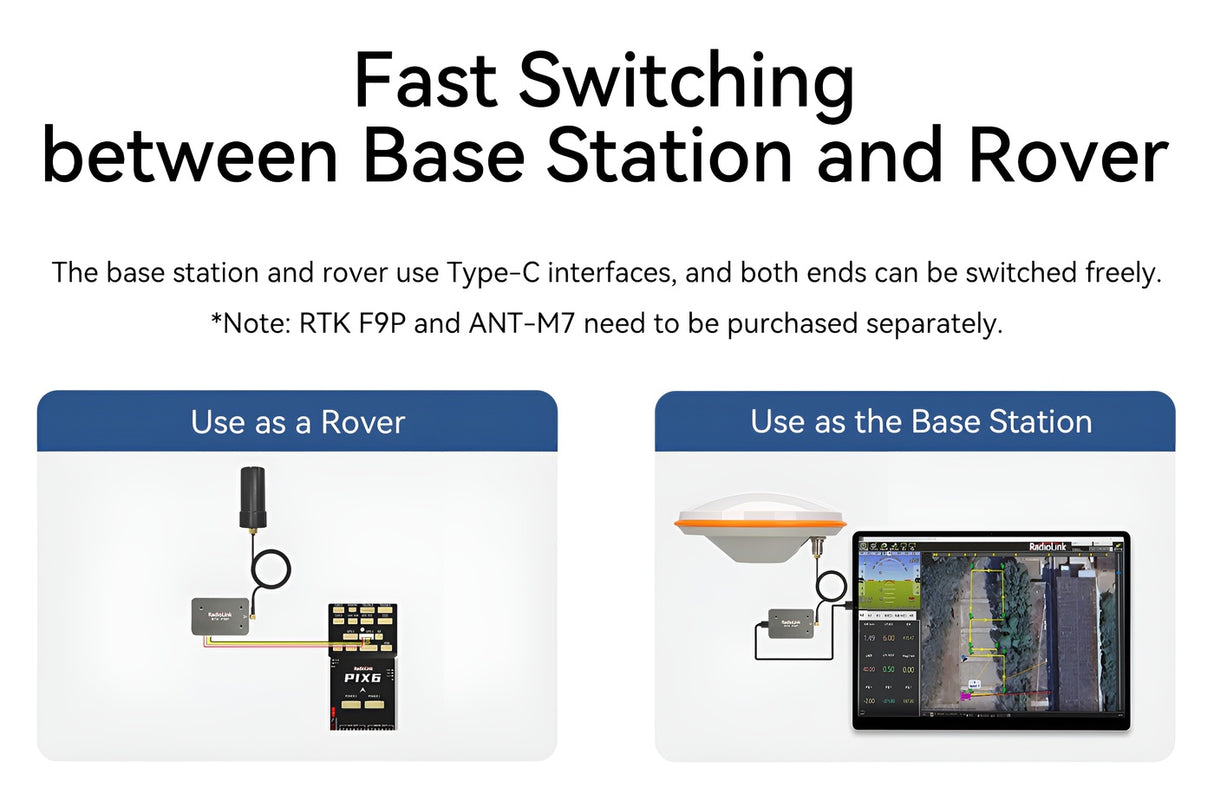

Som del av ett RTK-kit med RTK-mottagare, basstationsantenn ANT-B10 och roverantenn ANT-M7, och i kombination med Radiolinks PIX-serie av flight controllers, passar den professionella tillämpningar som jordbruksmaskiner och M435 Heavy Lift Drone och ger högprecisionspositionering inom basstationens räckvidd för jordbruk, mätning, kartläggning, inspektion och leverans.

GNSS-stöd

RTK F9P stöder flera satellitsystem och kan samtidigt ta emot upp till fyra navigationssatellitsystem.

• GPS
• GLONASS
• Galileo
• BeiDou
• QZSS

GNSS-frekvenser

• GPS: L1 C/A, L2C
• GLONASS: L1 OF, L2 OF
• Galileo: E1B/C, E5B
• BeiDou: B1I, B2I
• QZSS: L1C/A, L2C

Tekniska specifikationer

• Modell: RadioLink RTK F9P
• Produkttyp: RTK-mottagare
• Satellitmottagartyp: RTK120
• GNSS: BDS, Galileo, GLONASS, GPS och QZSS
• Samtidigt mottagna navigationssatellitsystem: 4
• Positioneringsuppdatering: RTK upp till 20 Hz
• Positionsnoggrannhet: RTK 0,01 m + 1 ppm CEP
• Konvergenstid: RTK <10 s
• Kallstart: 24 sekunder
• Hjälpstart: 2 sekunder
• Återfångning: 2 sekunder
• Störningsskydd: Aktiv CW-detektering och eliminering, inbyggt filter
• Säkerhet: Avancerad anti-spoofing-algoritm
• Seriella portar: 2 UART-portar och ett I2C-gränssnitt, samma port som UART1
• USB-port: 1 st
• Antenn: Multi-star-antenn för flera frekvenser
• Tidspuls: Konfigurerbar från 0,25 Hz till 10 MHz
• Protokoll: NMEA, UBX binärt och RTCM 3.x
• Ingångsspänning: 4,5–6 V
• Driftstemperatur: -40 °C till +85 °C
• Storlek: 49 x 31,6 x 9,6 mm
• Vikt: 22 g

Viktigt att veta

RTK F9P kräver korrekt antenn, strömförsörjning, konfiguration och anslutning till kompatibel flight controller eller RTK-system, så kontrollera alltid koppling, firmware, antennval och kompatibilitet först. RTK-prestanda påverkas av antennplacering, satellittäckning, basstation, roverkonfiguration, miljö och störningar, och angiven noggrannhet och konvergenstid gäller under rätt förutsättningar.
