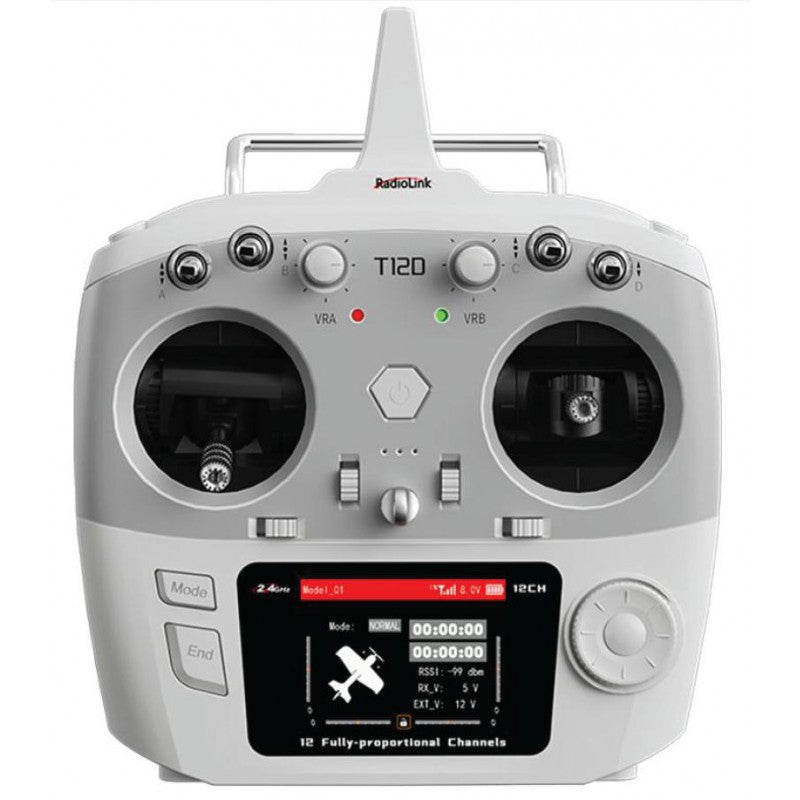

T12D 12-Channels radio (Mode 2) with R12F Receiver

Radiolink T12D 12-Kanals Radioanlæg (Mode 2) med R12F Modtager

T12D er en fuldt proportional 12-kanals fjernstyring, der hæver barren for high-end radioanlæg. Hvor mange konkurrerende tolv-kanals sendere kun tilbyder otte fuldt proportionale kanaler, leverer T12D alle 12 kanaler fuldt proportionalt. Det giver brugerdefinerede funktioner, der dækker næsten alle typer modeller – fra entreprenørmaskiner og robotter til turbojetfly, helikoptere, fastvingede fly, multirotorer, racerdroner, både og meget mere.

Senderen bygger på Radiolinks videreudviklede kommunikationsalgoritmer, hvilket giver hurtigere responstid og højere fejltolerance. Det mainstream embedded system freeRTOS kombineret med LVGL GUI sikrer en farverig og responsiv brugerflade på den 2,8" skærm med 320x240 pixels og 16 farver. T12D har desuden tre 3-positions kontakter, én 2-positions kontakt, to drejeknapper og to sliders, alt sammen ergonomisk designet til at passe et bredt udvalg af piloter.

T12D understøtter fuldt ud ELRS, TBS Crossfire og andre gængse long-range moduler, så protokol, baudrate, WIFI-tilstand og andre parametre kan justeres direkte fra senderen. Menuen findes på flere sprog, og stemmemeddelelser kan tilpasses på tværs af sprog. Senderen leveres med den 12-kanals R12F modtager, men er også kompatibel med en lang række andre Radiolink-modtagere som R16F, R8FG/R8FGH, R8EF, R8SM/R8FM/R8XM, R6FG/R6F, R7FG samt R4FGM til mini RC-biler.

Med Switching Mode Power Supply (SMPS) kører T12D på blot 100mA (±10mA) ved 8,4VDC, hvilket giver op til tolv timers driftstid med et 1800mAh LiPo-batteri. Senderen kan strømforsynes fleksibelt via 8 stk. AA-batterier, et 2S-4S LiPo/18650 batteri, eller via computer/powerbank med Type-C kabel. En reverse polarity protection circuit beskytter vitale komponenter mod forkert tilsluttet polaritet. R12F-modtageren kan opdateres online via Type-C kabel direkte fra computeren.

Tekniske data

• T12D Sender – Dimensioner: 174,3 x 206,9 x 106,9 mm
• Batterirum dimensioner: 114,4 x 35,4 x 32 mm
• Antennelængde: 90 mm
• Vægt: 536 g
• Kanaler: 12 fuldt proportionale kanaler, 5-12 kanaler kan programmeres
• Udgangsfrekvens: 2,4GHz ISM bånd (2400MHz~2483,5MHz)
• Spread Spectrum: FHSS 67 kanaler pseudo-random frequency hopping
• Operativsystem: freeRTOS+LVGL GUI
• Long-range modul: understøtter fuldt ud ELRS, TBS Crossfire og andre mainstream moduler
• Responstid: 3ms, 4ms eller 14ms kan vælges
• Kanal opløsning: 4096 med regulær jitter på 0,25us
• Modulationsmetode: GFSK
• Kanal båndbredde: 400KHz
• Kanal afstand: 1200KHz
• Sender effekt: <100mW (20dBM)
• Adjacent Channel Rejection: >36dBM
• Transmissionshastighed: 38kbps
• Modtagelsesfølsomhed: -104dBM
• PWM output range: 875-2125
• Cyklus: 15ms pr. frame
• Driftsspænding: 7,4-18,0V (8 stk. AA-batterier, 2S-4S LiPo eller 18650 lithium batteri)
• Type-C port indgangsspænding: 5V (kan også strømforsynes via computer eller powerbank med Type-C kabel)
• Type-C port indgangsstrøm: 500mA
• Type-C port udgangsspænding: 4,6V-5,0V
• Type-C port udgangsstrøm: Maksimalt 1A
• Driftsstrøm: 100mA (±10mA)@8,4VDC
• Kontrolafstand: FHSS 4000 meter i luften (maksimal rækkevidde testet i et uhindret område uden interferens); CRSF afhænger af RX og TX på long-range modulet
• Kompatible modeltyper: Rotary Wing/Fixed-wing/Glider/Multicopter/Car/Boat/Robot
• Signaludgang: PWM, SBUS, PPM, CRSF
• Lav spænding alarm: Kan tilpasses for lav sender-, modtager- eller modelbatterispænding, samt lav RSSI
• Lagring af modeller: 50 grupper
• Lagring af subsidiary ID modeller: 16 grupper
• Simulator mode: Ja
• Trainer funktion: Understøttet
• Skærm: 2,8" 16 farver, 320x240 pixels
• Kompatible modtagere: R12F (Std), R16F, R8EF, R8FM, R8SM, R8XM, R8FGH, R8FG, R7FG, R6FG, R6F, R4FGM, R4F
• Driftstemperatur: -30° til 85° C
• Kompatible kontrolkort: Ardupilot, pix4, beta, Arduino og Raspberry Pi kan forbindes via SBUS signal

R12F Modtager – Tekniske data

• Dimensioner: 35,6 x 25 x 13,6 mm
• Vægt: 11,8 g
• Antennelængde: 205 mm
• Kanaler: 12 kanaler
